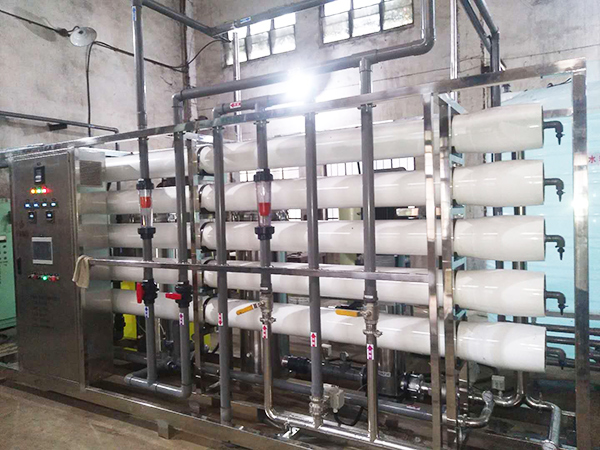

​电镀行业对去离子水要求高，水质不合格直接造成镀层针孔、麻点、起皮、花斑、结合力差、镀液污染报废；电镀一般要求产水电阻率≥1‑5MΩ・cm，多数采用：预处理 + RO 反渗透 + 离子交换混床工艺。下面电镀去离子水设备按进水、运行、树脂、管路、再生、维护、现场使用，列出必须规避的因素。
一、进水方面要避免
避免进水不做预处理直接进主机
禁止泥沙、铁锈、胶体、余氯直接进入 RO 膜 / 离子交换树脂。
余氯会氧化破坏反渗透膜；
铁锰杂质会造成树脂永久性中毒，树脂报废；
必须保证前置：多介质过滤、活性炭除氯、5μm 精密 PP 棉过滤。
避免进水压力过高、过低
RO 膜进水压力超标会击穿膜元件；压力过低产水量暴跌。严格按设备要求 0.15‑0.25MPa 运行。
避免进水温度剧烈波动
水温每变化，产水水质、电阻率会漂移；zui佳进水 20‑25℃；避免高温进水，高温加速膜老化。
避免进水硬度超标不做软化
原水硬度过高，易造成 RO 膜结垢，膜堵塞通量衰减；硬度高必须配置软水器。
二、运行操作禁止事项
避免超流速运行
离子交换混床不能开大流量。流速过高，离子来不及交换，出水电阻率直接下跌。
树脂床控制：5‑10 倍树脂体积每小时；电镀 DI 水不要追求大水猛冲。
避免设备长时间空载干运行
树脂柱严禁排空风干，树脂失水干裂，交换容量永久下降；停机必须保持树脂浸泡在水中。
避免只看产水量，不监控水质
不能凭出水外观判断好坏；必须在线监控电阻率。
电阻率掉到工艺下限（如＜1MΩ・cm），仍继续供水，大量离子带入电镀槽，造成镀液污染。
避免频繁启停、快速开关阀门
冲击水压会造成膜元件、树脂层扰动，短时间水质波动，容易把不合格水送到电镀槽；开机先排放，等电阻率达标后再接入电镀生产线。
开机操作要点：开机先排掉初期不合格水，电阻率稳定后再供镀槽。
避免混床失效后还继续硬扛生产
树脂穿透失效不及时切换，大量钙镁、氯离子进入镀液；氯离子对镀铬、镍体系危害极大，造成镀层缺陷。有条件做一用一备双床切换。
三、管路、材质必须规避
避免使用铁、铜、普通不锈钢管路接头
金属材质会析出金属离子，DI 水本身有溶出性，再高纯度也会被二次污染。
电镀 DI 水管路优先：UPVC、PP、PVDF 塑料管件。
避免新旧管路未冲洗就投入使用
新管道内部有碎屑、脱模剂、杂质，必须充分冲洗干净，检测合格后再对接电镀槽。
避免设备到镀槽管路过长、死角存水
管路死角滞留死水，离子析出，每次生产前要排放管路滞留水。
四、树脂再生环节重点避免（复床 / 混床）
再生操作失误是电镀 DI 水质变差主要原因
避免再生药剂纯度低
不要用工业粗盐酸、烧碱，杂质重金属多；带入树脂，后续慢慢释放污染去离子水，间接污染电镀液。优先选用分析纯 / 电镀专用再生药剂。
避免再生浓度过高或过低、再生时间不足
酸浓度过高会损伤阳树脂；碱过高破坏阴树脂；
浓度太低、再生时间短，树脂再生不彻底，出水电阻率上不去。
常规：阳树脂 5‑8% HCl；阴树脂 4‑6% NaOH。
避免再生后冲洗不到位就投入使用
酸、碱残留未冲洗干净，出水 pH 异常，直接打进电镀槽，改变镀液 pH，造成电镀不良。
再生后必须冲洗至 pH 接近中性，电阻率达标才能投用。
避免混床再生时树脂分层不良
混床阴阳树脂没分开就再生，再生失效，出水纯度很差。新手尽量优先用阳‑阴分柱复床。
避免再生废液随意直排
酸碱废液必须中和 pH 6‑9 再排放，同时防止废液倒吸回设备。
五、日常维护需要避免
避免前置过滤器长期不更换
PP 棉、活性炭超时不换，铁锈余氯直接进入后端，膜、树脂快速中毒失效，维修成本很高。按压差 / 周期更换滤芯。
避免 RO 膜长期不清洗
RO 膜结垢、微生物污染，产水水质变差，加重混床负荷；定期化学清洗。
避免微生物滋生
设备长期停机（节假日），不做保护；内部长菌、生物膜，出水有机物升高，造成电镀针孔。
停机超过 48h，建议做保养冲洗；长期停机按要求做膜保护。
避免树脂被油、有机物污染
前处理带入油污，树脂被有机物污染，阴树脂性能不可逆下降；原水含油要增加除油过滤。
六、对接电镀生产使用避免
避免把不合格去离子水直接补入高温镀槽
水质未监测就补水，是很多电镀批量不良的源头。
避免 DI 水储存罐敞开接触空气
敞口水箱会吸收空气中 CO₂，电阻率快速下降，同时落入灰尘杂质。
DI 水箱必须密闭，配呼吸器（带滤膜），不要直接敞开。
