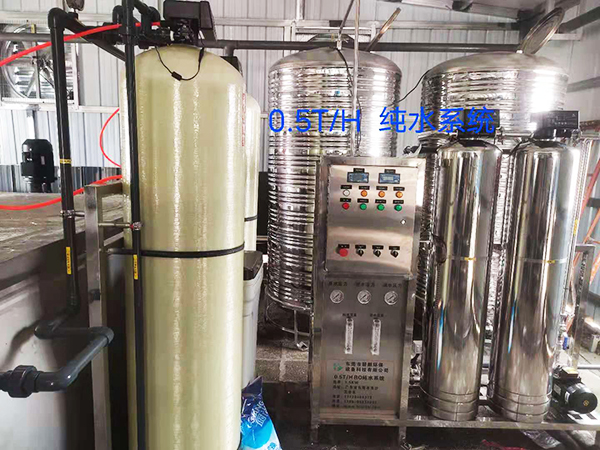

​半导体超纯水设备是芯片、晶圆制造专用极限纯水制备系统，产出电阻率≈18.2MΩ・cm（25℃）的超纯水，是晶圆清洗、蚀刻、光刻、CMP 抛光的核心工艺介质，水中微量离子、纳米颗粒、有机物都会直接造成芯片短路、良率暴跌。以下介绍使用半导体超纯水设备的工艺流程：
1. 预处理系统（保护后端膜元件）
作用：去除泥沙、胶体、余氯、钙镁硬度，控制 SDI＜3，防止 RO 膜结垢氧化
多介质过滤器：石英砂 + 无烟煤，截留悬浮物
活性炭过滤器：吸附余氯、有机物，保护 RO 膜
软化器 / 阻加药：去除钙镁离子，防膜结垢
5μm 保安过滤器：前置精密拦截，作为 RO 进水屏障
2. 双级反渗透 RO（一级深度脱盐）
一级 RO：去除 97%~99% 盐分、胶体、微生物，产水电导率＜20μS/cm
二级 RO：进一步降低 TDS 至 ppb 级，大幅减轻 EDI 负荷
材质：进口聚酰胺高压膜，系统回收率 75%~80%
3. EDI 电去离子（深度脱盐核心）
替代传统酸碱再生混床，绿色连续产水
原理：电场驱动离子定向迁移，树脂原位电再生，无需酸碱药剂
出水电阻率：10~16 MΩ・cm，TOC＜30ppb
4. 后端抛光精处理（达到 18.2MΩ・cm 终极纯度）
半导体独有关键单元，普通纯水机无此段：
185nm+254nm 双波长 UV：254nm 杀菌、185nm 氧化分解 TOC
膜脱气装置：去除溶解氧、CO₂，避免电阻率下降、金属氧化污染晶圆
抛光混床（核级高纯树脂）：捕捉痕量微量离子，拉满至 18.2MΩ・cm
终端超滤 0.04~0.05μm PEEK 过滤器：去除纳米级颗粒，杜绝二次污染
5. 超纯水循环输送系统（重中之重）
超纯水极易吸收空气中 CO₂、颗粒、金属离子，必须密闭循环：
储罐：PVDF / 电解抛光 316L 不锈钢，Ra＜0.4μm 无死角
氮气封罐：99.999% 高纯氮隔绝空气，防止电阻率衰减
全程循环管路：无死水死角，末端回流储罐持续净化
罐顶 0.2μm PTFE 疏水呼吸器，隔绝粉尘微生物
